輕觸開關四腳開關如何焊接?
根據經驗,一般只要的對腳就可以進行直接焊接
注意:輕觸四腳開關的性能原理,就是按鍵按下的時候兩個彈片挨近了,也就是導通了;松開的時候,彈片分離,也就是斷開了。
1、萬用表調至二極管處
2、先測輕觸四腳開關中的任意兩腳,判斷哪兩個腳是導通的,哪兩個腳是斷開的
3、輕觸按下,在測任意兩腳,判斷哪兩個腳是導通的,哪兩個腳是斷開的
4、開始斷開,按鍵按下導通的兩腳可做為焊接的兩個腳

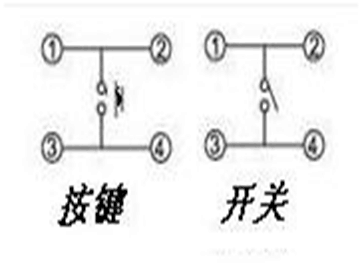

5、下圖是接線圖,1、2 腳是一端,3、4腳是另一端
