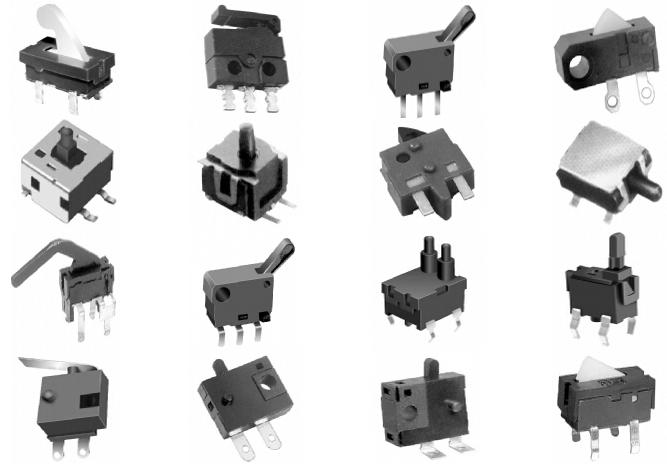

檢測開關也稱行程開關、微動開關。是跟其他電路元件接在一起,用來檢測元件或電路的參數(如電流,電壓等)的一種電子元件開關,檢測開關具有感應功能,同時具有體積小,力度輕,高壽命等特點.檢測開關主體通常為各種感應開關或接近開關,需要外接電源才能工作。
檢測開關根據其用途具有各式各樣的輸出使用方法。
1. 接點輸出式
以微型體積開關、限位檢測開關、繼電器的接點為輸出的開關要素,與電磁開關、小型馬達、電磁器等連接作為主要目的,可進行數安培電流的開關控制。與電子控制設備連接時,需注意振動時間、最小負荷電流。
2. 光電耦合輸出式
檢測電路電氣絕緣,與接點輸出式的使用方法相同??煽刂?span>10~50mA電流的開關。
3. 直流3線式
a. 電壓輸出型
如圖7所示的輸出電路,進行檢測時,向負荷輸出電壓信號。電壓輸出型主要是以連接由電子計數器、無接點繼電器等的晶體管或IC構成的電子控制設備為目的而制造的。
b. 電流輸出型
亦可稱為開放、集電極輸出型。如圖8所示,輸出晶體管動作時,有吸入電流的NPN型(電流吸收)和吐出電流的PNP型(電流源)。輸出晶體管中使用小容量的功率晶體管,則可進行50~200mA電流的開關,并可直接進行電磁繼電器、電磁閥、直流電磁器、顯示燈等負荷的驅動。
4. 直流2線式
該方式的接近開關有2根導線,因此,使用時對極性予以注意的話,不僅使用方法可與機械式限位開關相同,而且配線簡單,但需注意下述狀況。
(1) 即使開關處于關閉狀態,也需向接近開關的檢測電路供給電流。為此,負荷中有微量電流流動。該電流稱為漏電流。漏電流時,負荷兩端產生“漏電流×負荷也是造成使用初期故障的原因。初期故障的發生時間,根據制造方法的不同而不同,不能一概而論,一般多發生在使用開始后的一星期到10天內。
2. 偶發故障
包括由于半導體部件的不良而引起的故障,電阻、電容的斷線、短路、容量不足,電路板的電路斷裂、帶焊料等的不良現象,但發生率極低。接近開關經常發生故障時,可以考慮為使用環境的問題,請向廠家咨詢。
3. 負荷短路與配線錯誤 由于配線錯誤或帶電作業引起負荷短路時,導致大電流流向檢測開關,輸出回路燒毀。作為在檢測開關外進行的保護對策,可使用切斷快速短路電流的方法,通過熔斷器進行保護,不僅可保護負荷短路,還對地線有保護作用。但是,由于開關內的輸出晶體管的殘余容量小,達不到100[%]的效果。 4. 干擾波導致的破損 由干擾波帶來的破損是慢慢形成的,因此在開始使用后的一個月或二三個月后發生破損是極其普通的。因此,在該期間發生破損時,其原因則可判斷為干擾波。電感負載開閉時發生的檢測開關的瞬間錯誤動作是由干擾波造成的。 臺灣富榮-各電子開關行業的引領者,專注開關二十幾年,保證品質及質量,服務好價格優惠,是值得您信賴的檢測開關,輕觸開關,撥動開關,微動開關,防水USB連接器生產廠家
